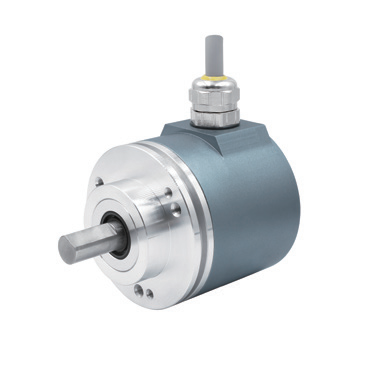

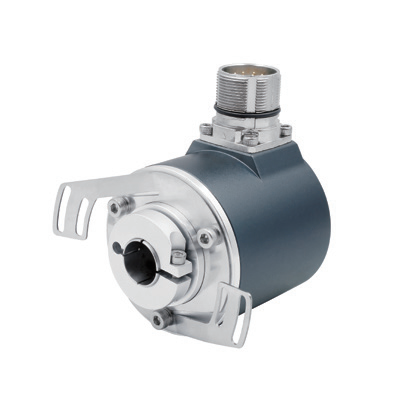

功能特性 | Ø 58mm 实心轴带夹紧法兰/Ø 58mm 盲孔型 |
主轴尺寸 | Ø 6、8、10mm/Ø 6、8、10、12、14、15mm |
外壳材质 | 铝（可选不锈钢外壳） |
信号输出接口 | 标准4-20mA，可选4-20mA/RS485+增量信号 标准0-20mA，可选0-20mA/RS485+增量信号 标准0-10V，可选0-10V/RS485+增量信号 标准0-5V，可选0-5V/RS485+增量信号 |
波特率bps | 4800；9600；19200；38400；57600；115200 |
地址范围 | 0-99 |
输出电路 | 符合RS485标准，光耦电气隔离 |
功能 | 单圈或多圈 |
电源电压 | 5VDC、10-30VDC |
单圈分辨率 | 标准为12位4096、13位8192，16位65536 |
圈数 | 1圈（单圈型）、多圈标准12位4096圈，多圈最大可选14位16384圈 |
空载电流 | ≤30mA |
数据刷新 | 单圈：＜15us ；多圈编码器：＜1ms |
信号调整 | 每圈对应值可调，多圈总圈数可任意调整，方向可调，预设位置可调，外部零位可调，模拟量数值微调 |
编码 | 十六进制 |
反极性保护 | 有 |
短路保护 | 有 |
防雷击防静电保护 | 有 |
最大转速 | 6000r/min |
主轴负载 | 径向200N，轴向100N |
防护等级 | IP65或IP68 |
启动力矩 | < 0.01Nm |
工作温度 | -30°C...85°C（可定制工作温度-40°C...85°C） |
储存温度 | -40°C...100°C |
抗冲击 | 1000m/s² , 6ms（100g） |
抗振动 | 20g |
连接方式 | 4×2×0.2-8芯屏蔽电缆、M12-5芯、M12-8芯、M23-12芯公头法兰接头 |
出线方式 | 径向侧出，轴向后出 |
可选项 | 增量输出TTL/RS422，HTL/推挽 |
增量信号 | A+ A- B+ B- Z+ Z- |
脉冲数 | 1到4096脉冲可选（标准为1024、2048和4096） |
