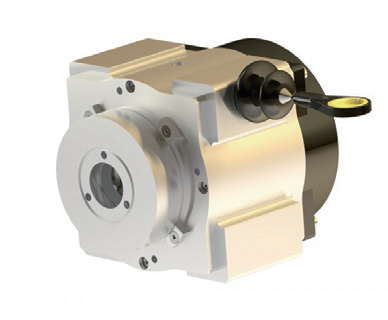

产品系列 | EALS80-J2M | EALS80-J3M | EALS80-J5M | EALS80-J10M |
描述 | 用于带6mm轴的伺服法兰或10mm轴夹紧法兰的拉线测量牵引机构 | |||
供货范围 | 可单独拉线盒机构不含或带有编码器 | |||
测量范围 | 0m...2m | 0m...3m | 0m...5m | 0m…10m |
再现性 | ≤ 0.2mm | ≤ 0.5mm | ≤ 1mm | |
线性度 | ≤ ± 2mm | ≤ ± 3mm | ≤ ± 6mm | |
滞后 | ≤ 1mm | ≤ 2mm | ≤ 4mm | |
重量 (仅拉线盒机构) | 1.3kg | 1.5kg | 2.8kg | 3.5kg |
重量 (拉线绳) | 7.1g/m | |||
拉线绳材料 | 高灵活性的 316 不锈钢拉绳 | |||
弹簧套材料 | 锌压铸件 | 塑料 | ||
拉线盒外壳材料 | 铝（阳极涂层处理），压铸锌 | |||
拉线绳每圈长度 | 200mm | 333mm | ||
拉线绳实际长度 | 2.2m | 3.2m | 5.2m | 10.2 m |
弹簧回弹力 | 6N...14N 1） | 15N…20N 1） | 10N...20N 1） | |
拉线绳直径 | 1.5mm | 1.2mm | ||
拉线绳加速度 | 40m/s² | |||
调节速度 | 10m/s | |||
分辨率 | 如需确定系统分辨率，使用如下公式： 每圈的线缆拉出长度 / 每圈步数 = 拉线 + 编码器组合的分辨率 | |||
工作环境温度 | –30°C...+70°C | |||
拉线盒外壳防护等级 | IP64 | |||
拉线盒使用寿命 | Typ. 500,000 循环 2）3） | |||
